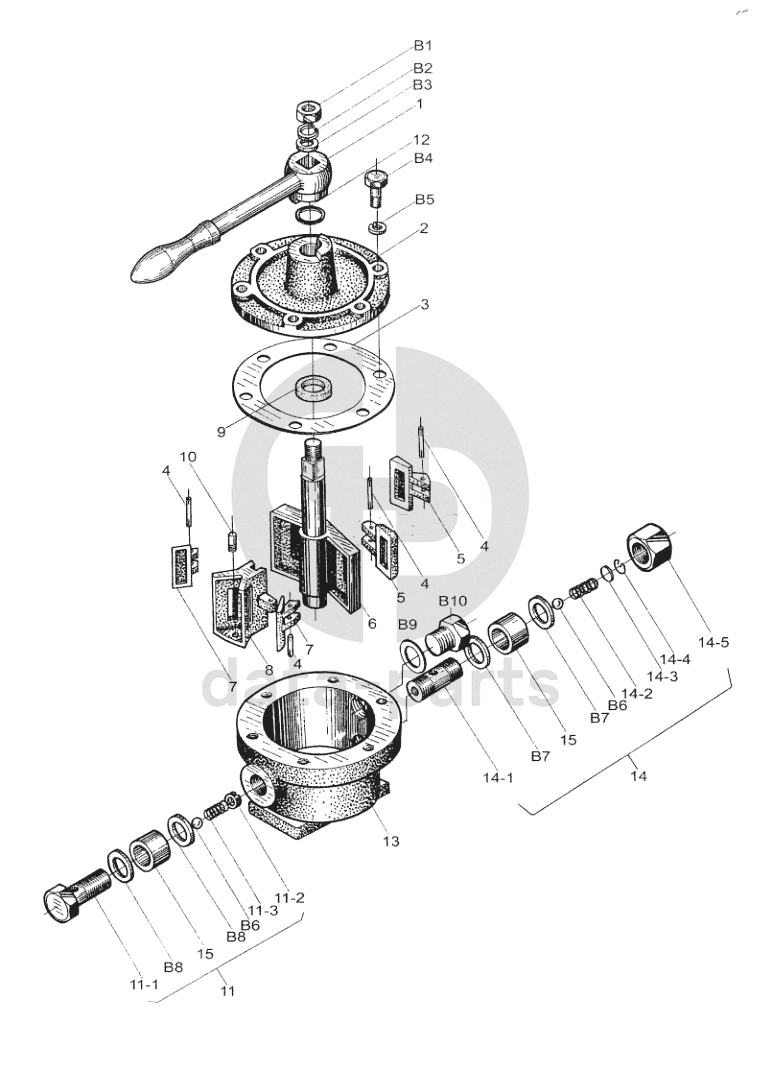

Hand Oil Pump Assembly R6160

1
200.23.18
Handle
2
200.23.17
Pump cover
3
200.23.13
Gasket
4
200.23.08
Cotter pin
5
200.23.12
Movable valve
6
200.23.11
Movable valve seal
7
200.23.19
Stationary valve
8
200.23.07
Stationary valve seat
10
200.23.14A
Pin
11
160Z.84.10
Oil inlet pipe screw sub-assy
11-1
160Z.84.10.01
Oil inlet pipe screw
11-2
160Z.84.10.03
Spring seat
11-3
160Z..84.10.03
Spring
12
200.23.03
Ring
13
160Z.84.01
Oil pump body
14
170Z.15.210
Unidirectional valve sub-assy
14-1
170Z.15.210.01
Hollow stud
14-2
170Z. 15.210.02
Spring
14-3
170Z. 15.210.03
Spring washer
14-4
170Z.15.210.04
Spring retainer
14-5
170Z. 15.210.05
Hexagon nut
15
160Z.84.02
Protecting cap
B1
M10 GB/T6170-Н-Y
Hexagon nul
B2
10 GB/T93
Spring washer
В4
М8x25 GB/T5783
Hexagon bolt
В5
8GB/T93
Sping washer
В6
13.0000 GB/T308
Steel ball
В7
22JB/T6013
Washer
В8
24JB/T6013
Washer
В9
16JB/T6013
W asher
В10
160A.13.74
Hexagon plug
