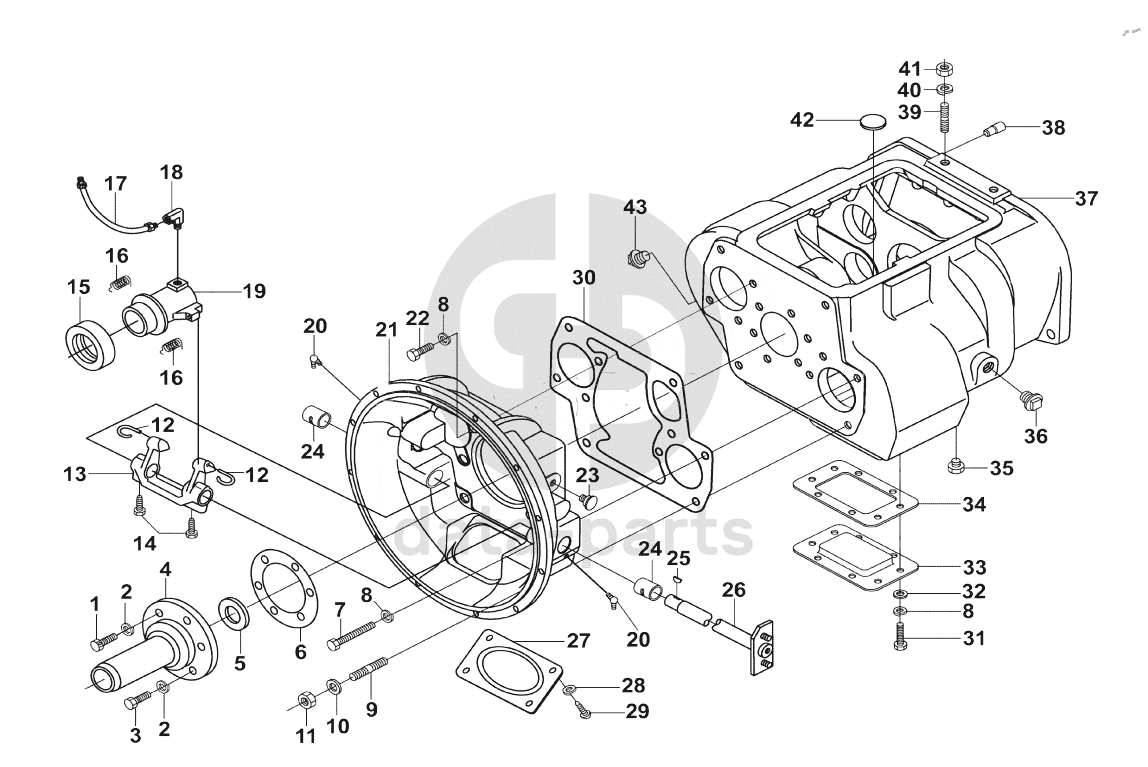

Clutch and gearbox housing assembly 9JS220

1
Q1701032
Small hexagon head bolts with hole M10x32
2
GB93-76
The spring washer 10
3
GB21-76
Hexagon head bolts M10x32
4
F91409
A shaft bearing cap
5
F91410
A shaft bearing cover oil seal
6
14311
Прокладка фланца выжимного подшипника
7
GB21-76
Small hexagon head bolts M12x90
8
GB93-76
The spring washer 12
10
GB95-85
Washer 16
11
GB889-80
Six angle nylon locking nut M16x1.5
12
9293
Bearing return spring
13
12817
The clutch release fork
14
X-7-603
Hexagon head bolts
15
996914
Six hexagon head bolts
16
4425
Tension spring
17
51016
Tubing assembly
18
12880
45°union elbow
19
C04002
The clutch release bearing carrier
20
Q701B45
Прессмасленка угловая
21
A-3674
Корпус сцепления в сборе
22
GB5782-76
Small hexagon head bolts M12x38
23
GB93-87
The spring washer
24
8677
Разделительная втулка сцепления
25
X-6-11
Semi-circle key
26
A-C04009-11
The clutch release fork shaft assembly
27
1565
Крышка кожуха сцепления
28
GB93-76
Small hexagon head bolts M8x12
29
GB21-76
Small hexagon head bolts M12x25
30
20822
Прокладка кожуха сцепления
31
GB21-76
Small hexagon head bolts M12x25
32
GB97.1-85-12-140HV
Gasket
33
16596
Крышка КОМ
34
16929
Прокладка крышки КОМ
35
Q614B06
Square taper plug NPT3/4
36
Q614B12
Square taper plug
37
JS220-1701015
The transmission housing
38
14334
Шпонка задней крышки
40
GB93-76
The spring washer 10
41
GB52-76
Hexagon nut M16x1.5
42
14373
Круглый магнит
43
Q61304
Square taper plug
