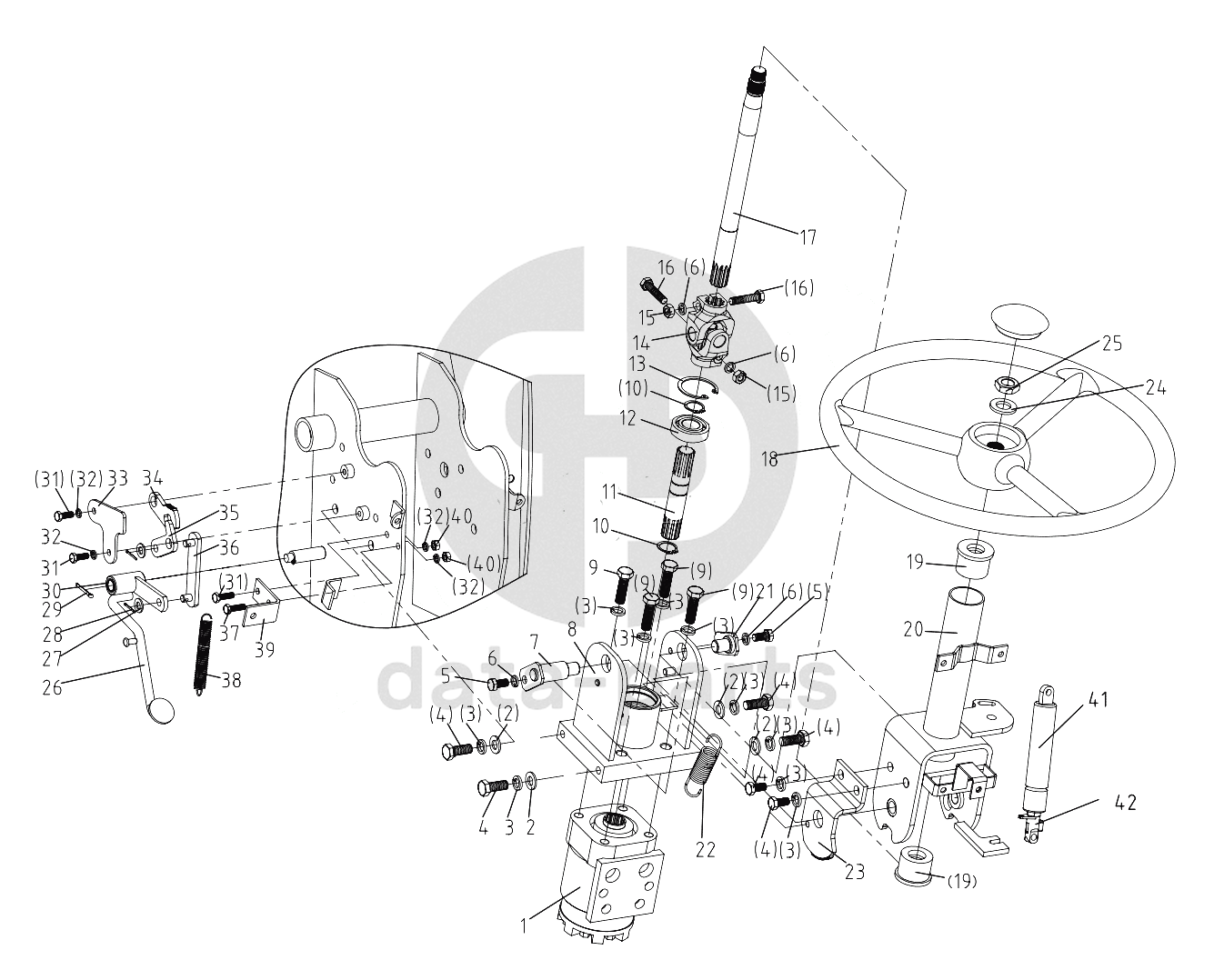

Steering System 504G3

100%
1
102S-1-80-10
Hydraulic steering gear
2
GB/T97.1-2002-10
Plain washer 10
3
GB/T93-1987-10
Spring lock washer 10
4
GB/T5783-2000-M10x25
Hex. head bolt M10x25
5
GB/T5783-2000-M8x16
Hex. head bolt M8x16
6
GB/T93-1987-8
Spring lock washer 8
7
504G3.40.029
Pin(l)
8
504G3.40.034
Pedestal
9
GB/T5783-2000-M10x35
Hex. head bolt M10x35
10
GB/T894.1-1986-20
Circlip for shaft 20
11
504G3.40.137
Spline
12
GB/T276-1994-6004-2Z
Ball bearing 6004-2Z
13
GB/T893.1-1986-42
Circlip for shaft 42
14
504G3.40.037
Gimbal
15
GB/T6170-2000-M8
Hex. Nut M8
16
GB/T5783-2000-M8x35
Hex. Head bolt M8x35
17
504G3.40.157
Steering shaft
18
550-1.40A.017
Steering wheel assy
19
304.40.112
Rubber sleeve
20
504G3.40.028
Bracket weldment
21
504G3.40.033
Pin(2)
22
504G3.40.134
Spring(l)
23
504G3.40.130
Upper regulate board
24
GB/T97.1-2002-16
Plain washer 16
25
GB/T6173-2000-M16x1.5
Hex. nut M16x1.5
26
504G3.40.031
Pedal
27
GB/T97.1-2002-8
Plain washer 8
28
GB/T91-2000-2x16
Split pin 2x16
29
GB/T91-2000-3.2x25
Split pin 3.2x25
30
504G3.40.158
Bushing
31
GB/T5783-2000-M6x16
Hex.head bolt M6x16
32
GB/T93-1987-6
Spring lock washer 6
33
504G3.40.131
Positioning plate
34
504G3.40.132
Lower regulate board
35
504G3.40.133
Control board
36
504G3.40.030
Joint board
37
GB/T5783-2000-M6x20
Hex.head bolt M6x20
38
504G3.40.136-1
Spring(2)
39
504G3.40.135
Spring coil
40
GB/T6170-2000-M6
Hex. Nut M6
41
5206HX
Gas spring
42
132543
Release lever
