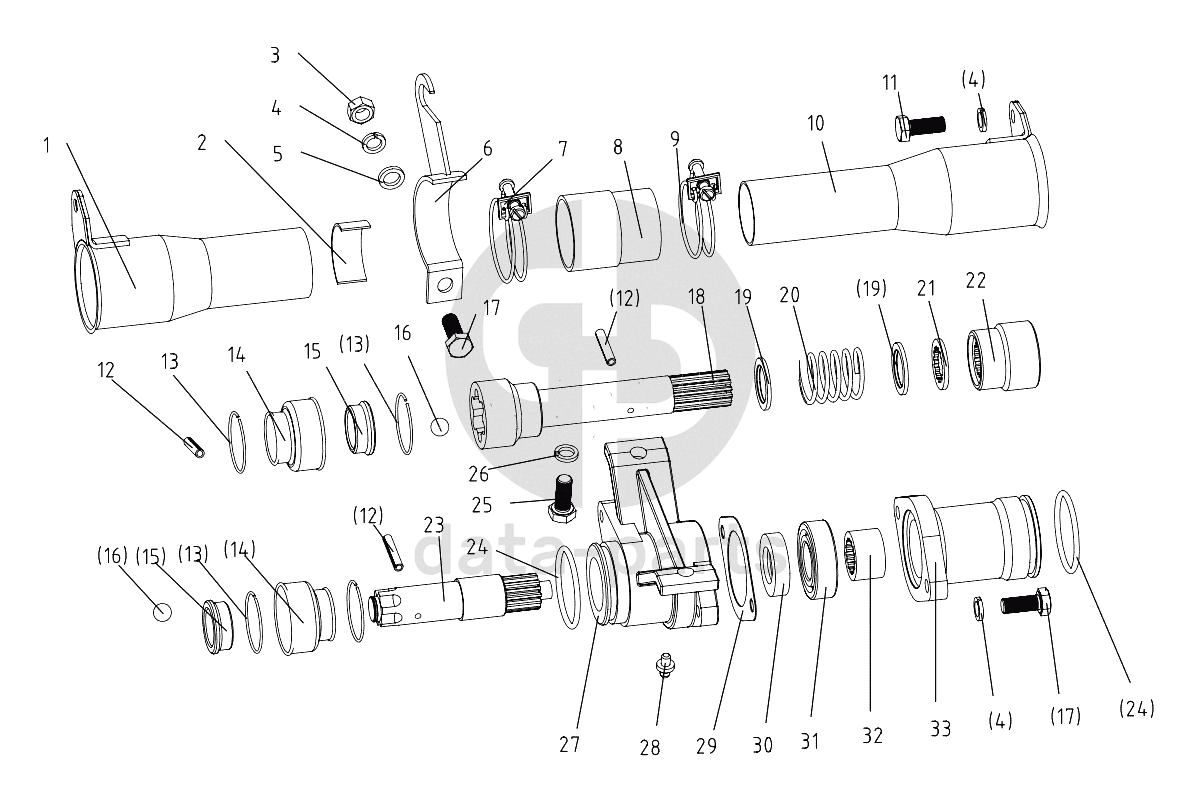

Transmission shaft 404CE

1
404В.36.012
Front housing
2
304.36.114
Rubber pad
3
GB/T6170-2000-М8
Hex. nut M8
4
GB/T93-1987-8
Spring lock washer 8
5
GB/T97.1-2002-8
Plain washer 8
6
304.36.013-1
Fixing bracket
7
304.36.014
Hoop 53
8
304.36.103
Seal sleeve
9
304.36.015
Hoop 48
10
304.36.016
Rear housing
11
GB/T5783-2000- М8x20
Hex. head bolt М8х20
12
GB/T879.1-2000-4x30
Slotted spring pin 4x30
13
GB/T3081-1982-1-1.4
Steel wire I-1.4
14
304.36.108
Rubber cover
15
304.36.101
Support sleeve
16
GB/T308-2002-9
Steel ball dia.9
17
GB/T5783-2000-M8x25
Hex. head bolt M8x25
18
404В.36.011
Transmission shaft
19
304.36.104
Blocking ring (2)
20
304.36.105
Spring
21
304.36.106
Seal blocking ring
22
304.36.107
Rear connecting-sleeve
23
304.36.112
Rear mid-shaft
24
GB/T3452.1-1992-48.7x3.55
O-ring seal 48.7x3.55
25
GB/T5783-2000- М10х25
Hex. head bolt M10x25
26
GB/T93-1987-10
Spring lock washer 10
27
304.36.109
Mid-shaft seat
28
JB/T7940.1-1995- M10x1
Angle grease nipple M10x1
29
304.36.110
Paper gasket
30
HG4-692-67- PG25x42x10
Oil seal PG25x42x10
31
GB/T278-1989-60205
Ball bearing with shields 6020
32
304.36.113
Connecting sleeve
33
304.36.111
Mid-shaft housing
