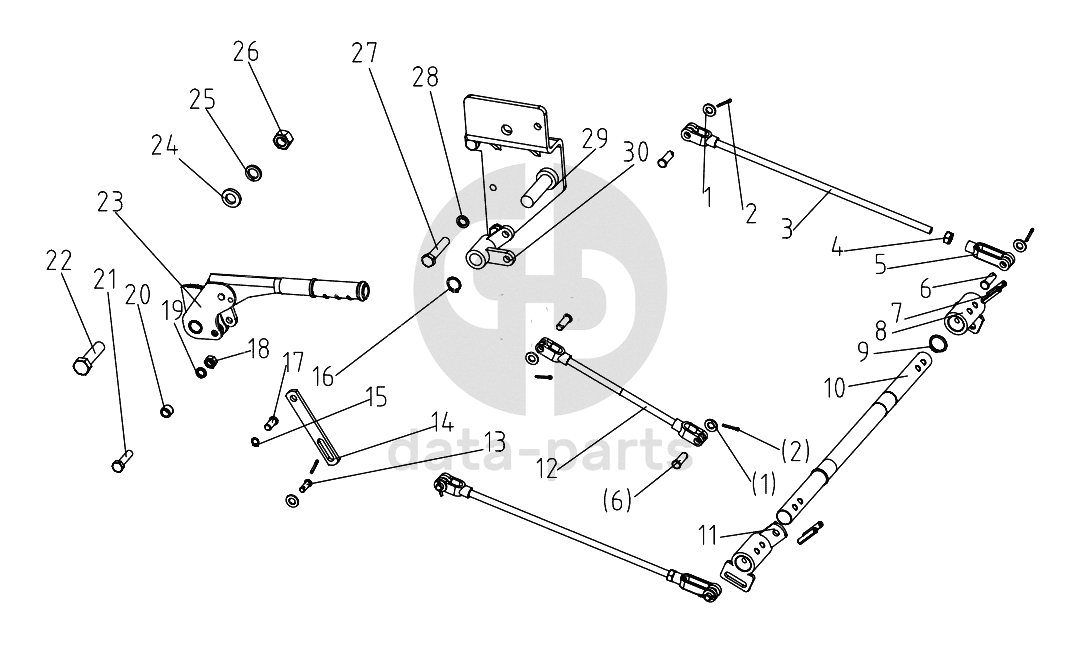

Hand Brake Operation Mechanism 224G3

100%
1
GB/T97.1-2002-10
Plain washer 10
2
GB/T91-2000-3.2x18
Split pin 3.2x25
3
254G3.43.042
Back pull rod weldment
4
GB/T6171-2000-M10x1
Fine thread hex. nut M10x1
5
300.21A.148
Rod clevis
6
GB/T882-1986-B10x30
Clevis pin with head B10x30
7
GB/T879.3-2000-8x40
Slotted spring pin 8 x 40
8
254G3.43.046
Left hand brake arm
9
GB/T894.1-1986-25
Circlip for shaft 25
10
254G3.43.201
Hand brake pedal shaft
11
254G3.43.041
Right hand brake arm
12
254G3.43.045
Front pull rod weldment
13
GB/T882-1986-B10x22
Clevis pin with head B10x22
14
254G3.43.202
Pull rod
15
GB/T894.1-1986-10
Circlip for shaft 10
16
GB/T894.1-1986-20
Circlip for shaft 20
17
450.43.137
Brake bar clevis pin
18
GB/T6170-2000-M10
Hex .nut M10
19
GB/T93-1987-10
Spring lock washer 10
20
450.43.106
Cushion
21
GB/T5783-2000-M10x40
Hex. head bolt M10x40
22
GB/T5783-2000-M16x60
Hex. head bolt M16x60
23
300-6.43.015
Hand brake assembled
24
GB/T97.1-2002-16
Plain washer 16
25
GB/T93-1987-16
Spring Lock washer16
26
GB/T6170-2000-M16
Hex .nut M16
27
GB/T5782-2000-M12*60
Hex. head bolt M12x60
28
GB/T93-1987-12
Spring lock washer 12
29
254G3.43.043
Hand brake bottom plate
30
254G3.43.044
Rotate arm weldment
