DFL-4251A8-T31R-931-02

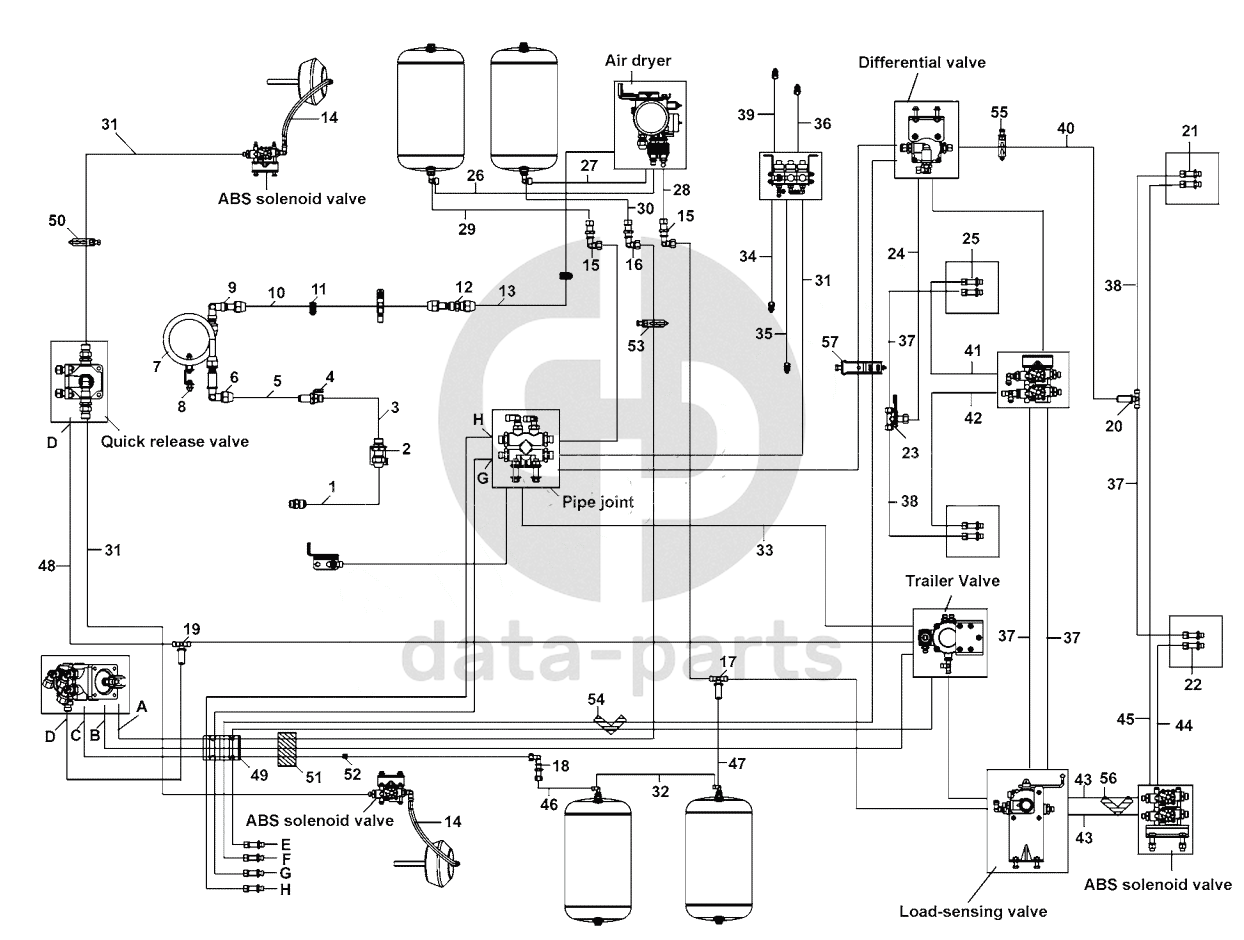

T31R-BS-03 Air Brake Pipeline Diagram
T31R-BS-03 Air Brake Pipeline Diagram DFL-4251A8-T31R-931-02
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
32
33
34
35
36
37
37
37
37
38
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
100
%
1
10931100
1st air pipe assembly
Кол-во
0
?
Оставить заявку
2
10659200
Front mounting upper flat washer
Кол-во
0
?
Оставить заявку
3
10760800
High-temperature hose assembly
Кол-во
0
?
Оставить заявку
4
10762200
Front mounting upper flat washer
Кол-во
0
?
Оставить заявку
5
10931200
2nd air pipe assembly,connecting air compressor
Кол-во
0
?
Оставить заявку
6
10761900
Three-way pipe joint
Кол-во
0
?
Оставить заявку
7
10931900
3rd air pipe assembly
Кол-во
0
?
Оставить заявку
8
10365200
Bracket, pipe clip
Кол-во
0
?
Оставить заявку
9
10365000
Elbow pipe joint
Кол-во
0
?
Оставить заявку
10
10932000
2nd air pipe assembly
Кол-во
0
?
Оставить заявку
11
10367000
Single clip upper bracket
Кол-во
0
?
Оставить заявку
12
10366500
Straight-through pipe union
Кол-во
0
?
Оставить заявку
13
10931300
Air pipe assembly
Кол-во
0
?
Оставить заявку
14
Q-22N-600W
Шланг в сборе
Кол-во
0
?
Узнать цену
Q-22N-600W
Шланг Q-22N-600W
Добавить в избранное
под заказ
цена по запросу
В корзину
Q-22N-600W
Шланг в сборе Q-22N-600W
Добавить в избранное
под заказ
цена по запросу
В корзину
15
10490900
Septa elbow pipe joint
Кол-во
0
?
Оставить заявку
16
10248900
Septa elbow pipe joint
Кол-во
0
?
Оставить заявку
17
10583000
T-joint
Кол-во
0
?
Оставить заявку
18
10248900
Septa elbow pipe joint
Кол-во
0
?
Оставить заявку
19
10483500
T-joint
Кол-во
0
?
Оставить заявку
20
10358000
Septa T-joint
Кол-во
0
?
Оставить заявку
21
10358200
Elbow pipe joint
Кол-во
0
?
Оставить заявку
22
10063600
Elbow pipe joint assembly
Кол-во
0
?
Оставить заявку
23
10931600
Bracket
Кол-во
0
?
Оставить заявку
24
Q-22N-550
Гибкий шланг в сборе
Кол-во
0
?
Узнать цену
Q-22N-550
Шланг в сборе Q-22N-550
Добавить в избранное
нет в продаже
25
10358200
Elbow pipe joint
Кол-во
0
?
Оставить заявку
26
10484400
Nylon pipe assembly
Кол-во
0
?
Оставить заявку
27
10484800
Nylon pipe assembly
Кол-во
0
?
Оставить заявку
28
10484500
Nylon pipe assembly
Кол-во
0
?
Оставить заявку
29
10247700
Nylon pipe assembly
Кол-во
0
?
Оставить заявку
30
10485800
Nylon pipe assembly
Кол-во
0
?
Оставить заявку
31
RQ85010160
Nylon pipe assembly
Кол-во
0
?
Оставить заявку
32
RQ8501432
Nylon pipe assembly
Кол-во
0
?
Оставить заявку
33
RQ8501025
Nylon pipe assembly
Кол-во
0
?
Оставить заявку
34
RQ85006320A
Nylon pipe assembly
Кол-во
0
?
Оставить заявку
35
RQ85006320K
Nylon pipe assembly
Кол-во
0
?
Оставить заявку
36
RQ85006320E
Nylon pipe assembly
Кол-во
0
?
Оставить заявку
37
RQ8501050
Нейлоновый шланг в сборе
Кол-во
0
?
Узнать цену
RQ8501050
Шланг в сборе RQ8501050
Добавить в избранное
нет в продаже
38
RQ8501055
Нейлоновый шланг в сборе
Кол-во
0
?
Узнать цену
RQ8501055
Шланг в сборе RQ8501055
Добавить в избранное
нет в продаже
39
RQ85006250D
Nylon pipe assembly
Кол-во
0
?
Оставить заявку
40
RQ85014155
Nylon pipe assembly
Кол-во
0
?
Оставить заявку
41
RQ85014165A
Nylon pipe assembly
Кол-во
0
?
Оставить заявку
42
RQ85014165C
Nylon pipe assembly
Кол-во
0
?
Оставить заявку
43
RQ8501080
Трубка в сборе
Кол-во
0
?
Узнать цену
RQ8501080
Шланг RQ8501080
Добавить в избранное
нет в продаже
44
RQ85014100C
Nylon pipe assembly
Кол-во
0
?
Оставить заявку
45
RQ8501490A
Nylon pipe assembly
Кол-во
0
?
Оставить заявку
46
10931400
Nylon pipe bundle assembly
Кол-во
0
?
Оставить заявку
47
10931500
Nylon pipe assembly
Кол-во
0
?
Оставить заявку
48
RQ8501090
Nylon pipe assembly
Кол-во
0
?
Оставить заявку
49
10486400
Bracket assembly
Кол-во
0
?
Оставить заявку
50
10067600
Bracket, pipe clamp
Кол-во
0
?
Оставить заявку
51
RQ8551940
Защитный чехол
Кол-во
0
?
Узнать цену
RQ8551940
Шланг защитный RQ8551940
Добавить в избранное
нет в продаже
52
Q68210-E
Single pipe clip
Кол-во
0
?
Оставить заявку
53
10076100
Bracket
Кол-во
0
?
Оставить заявку
54
10881000
Protective sleeve
Кол-во
0
?
Оставить заявку
55
10076100
Bracket
Кол-во
0
?
Оставить заявку
56
10357800
Frame protect cover assembly
Кол-во
0
?
Оставить заявку
57
10368000
Bracket
Кол-во
0
?
Оставить заявку
