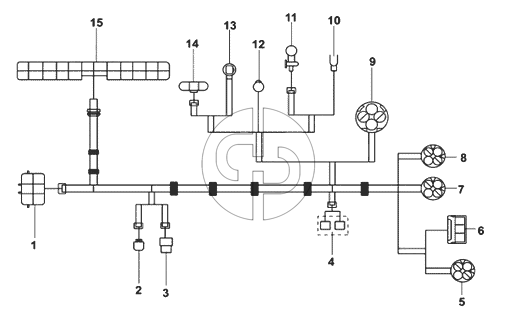

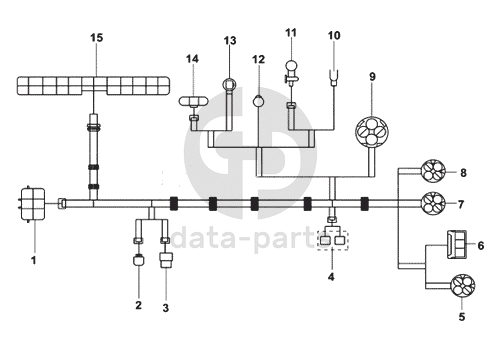

Схема пучка электропроводов двигателя DFL-3251A

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
100%
1
[Соединение с проводами рамы]
Соединение с проводами рамы
2
[Соединение с генератором]
Соединение с генератором
3
[Соединение с датчиком температуры воды]
Соединение с датчиком температуры воды
4
[Соединение с датчиком тахометра]
Соединение с датчиком тахометра
5
[Соединение с датчиком отбора мощности]
Соединение с датчиком отбора мощности
6
[Соединение с электронным датчиком спидометра]
Соединение с электронным датчиком спидометра
7
[Соединение с выключателем нейтральной передачи]
Соединение с выключателем нейтральной передачи
8
[Соединение с выключателем передачи заднего хода]
Соединение с выключателем передачи заднего хода
9
[Соединение с датчиком уровня воды]
Соединение с датчиком уровня воды
10
[Соединение с датчиком давления масла]
Соединение с датчиком давления масла
11
[Соединение со стартером]
Соединение со стартером
12
[Соединение с механизмом регулирования подачи горючей смеси]
Соединение с механизмом регулирования подачи горючей смеси
13
[Соединение с компрессором]
Соединение с компрессором
14
[Соединение с электромагнитным клапаном-отсекателем]
Соединение с электромагнитным клапаном-отсекателем
15
[Соединение с пучком кабины]
Соединение с пучком кабины
