Главная
Графические каталоги
DongFeng
DFL-3251A
Схема пучка проводов на раме

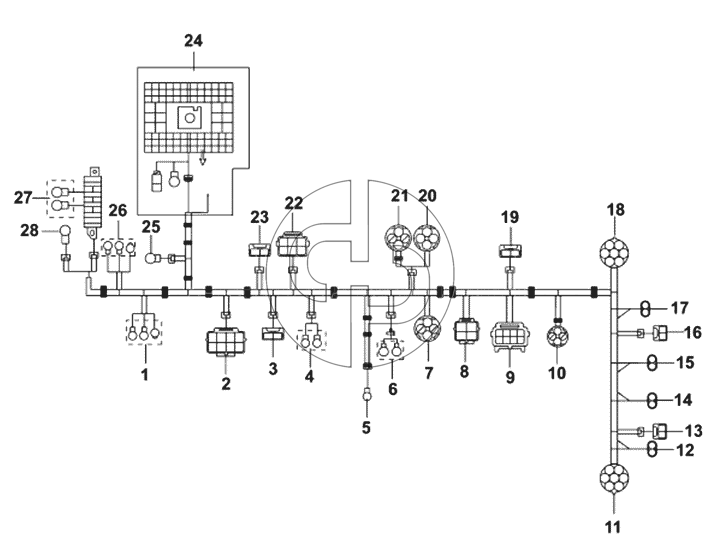

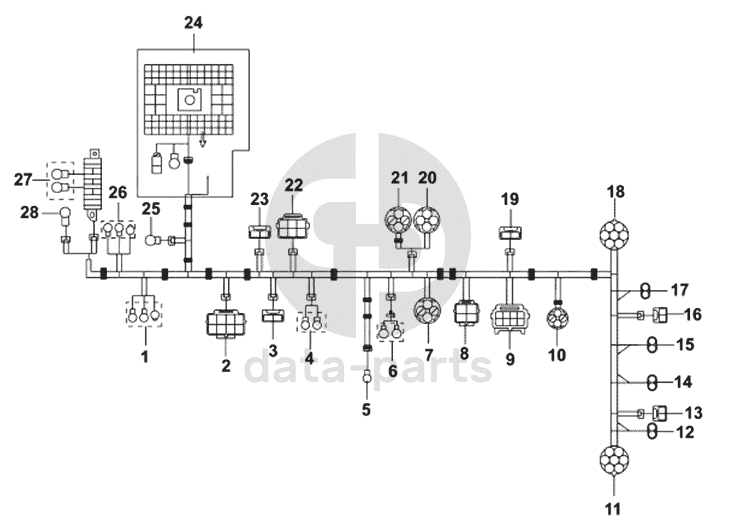

Схема пучка проводов на раме DFL-3251A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
100
%
1
[Соединение с реле зажигания]
Соединение с реле зажигания
Кол-во
0
?
Оставить заявку
2
[Соединение с проводами бампера]
Соединение с проводами бампера
Кол-во
0
?
Оставить заявку
3
[Соединение с электрическим сигналом]
Соединение с электрическим сигналом
Кол-во
0
?
Оставить заявку
4
[Масса]
Масса
Кол-во
0
?
Оставить заявку
5
[Соединение с кузовом]
Соединение с кузовом
Кол-во
0
?
Оставить заявку
6
[Соединение с генератором]
Соединение с генератором
Кол-во
0
?
Оставить заявку
7
[Соединение с осушителем]
Соединение с осушителем
Кол-во
0
?
Оставить заявку
8
[Соединение с электромагнитным клапаном]
Соединение с электромагнитным клапаном
Кол-во
0
?
Оставить заявку
9
[Соединение с электромагнитным клапаном]
Соединение с электромагнитным клапаном
Кол-во
0
?
Оставить заявку
10
[Соединение с проводами блокировки дифференциала]
Соединение с проводами блокировки дифференциала
Кол-во
0
?
Оставить заявку
11
[Соединение с левым задним фонарем]
Соединение с левым задним фонарем
Кол-во
0
?
Оставить заявку
12
[Соединение с левым фонарем заднего хода]
Соединение с левым фонарем заднего хода
Кол-во
0
?
Оставить заявку
13
[Соединение с сигналом]
Соединение с сигналом
Кол-во
0
?
Оставить заявку
14
[Соединение с проводами боковых габаритных огней]
Соединение с проводами боковых габаритных огней
Кол-во
0
?
Оставить заявку
15
[Соединение с проводами боковых габаритных огней]
Соединение с проводами боковых габаритных огней
Кол-во
0
?
Оставить заявку
16
[Соединение с датчиком отключения сигнала]
Соединение с датчиком отключения сигнала
Кол-во
0
?
Оставить заявку
17
[Соединение с правым фонарем заднего хода]
Соединение с правым фонарем заднего хода
Кол-во
0
?
Оставить заявку
18
[Соединение с правым задним фонарем]
Соединение с правым задним фонарем
Кол-во
0
?
Оставить заявку
19
[Соединение с датчиком топлива]
Соединение с датчиком топлива
Кол-во
0
?
Оставить заявку
20
[Соединение с датчиком засоренности воздушного фильтра]
Соединение с датчиком засоренности воздушного фильтра
Кол-во
0
?
Оставить заявку
21
[Соединение с кнопкой вспомогательного запуска]
Соединение с кнопкой вспомогательного запуска
Кол-во
0
?
Оставить заявку
22
[Соединение с проводами двигателя]
Соединение с проводами двигателя
Кол-во
0
?
Оставить заявку
23
[Соединение с электрическим сигналом]
Соединение с электрическим сигналом
Кол-во
0
?
Оставить заявку
24
[Соединение с проводами кузова]
Соединение с проводами кузова
Кол-во
0
?
Оставить заявку
25
[Земля-масса]
Земля-масса
Кол-во
0
?
Оставить заявку
26
[Соединение с реле стартера]
Соединение с реле стартера
Кол-во
0
?
Оставить заявку
27
[Соединение с выключателем источника тока]
Соединение с выключателем источника тока
Кол-во
0
?
Оставить заявку
28
[Земля-масса]
Земля-масса
Кол-во
0
?
Оставить заявку
