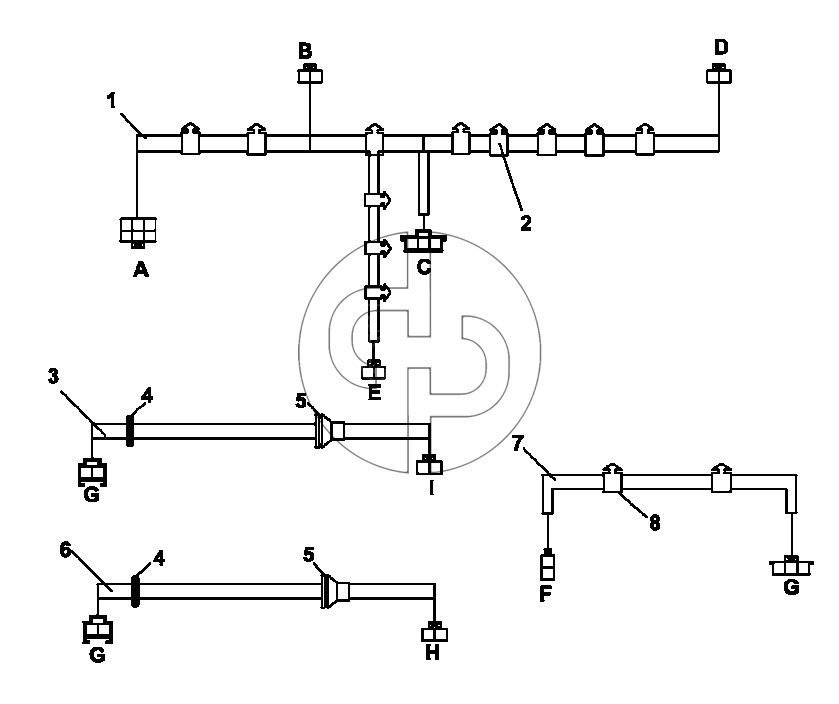

3724P-C0100 Пучок проводов пола кабины DFL-3250A1-K09-003-01

1
2
3
4
4
5
5
6
7
8
A
B
C
D
G
G
H
I
E
F
100%
1
3724060-C0101
Верхний пучок проводов пола в сборе(включая деталь №2)
2
3724941-C0100
Лента хомута
3
3724090-C0100
Провода левого пола в сборе(включая детали № 4, 5)
6
3724095-C0100
Провода правого пола в сборе (включая детали № 4, 5)
7
3724130-C0100
Пучок проводов выключателей (включая деталь №8)
8
Q68605
Зажимная пластина одинарной трубы
A
РазъемA
Разъём пучка проводов левой части кабины
B
РазъемB
Разъём левого указателя поворота
C
РазъемC
Разъём лампы освещения подножки
D
РазъемD
Разъём правого указателя поворота
E
РазъемE
Разъём пучка проводов правой стороны кабины
F
РазъемF
Разъём правой лампы для чтения
G
РазъемG
Разъём левой лампы для чтения
H
РазъемH
Разъём выключателя лампы правой двери
I
РазъемI
Разъём выключателя лампы левой двери
